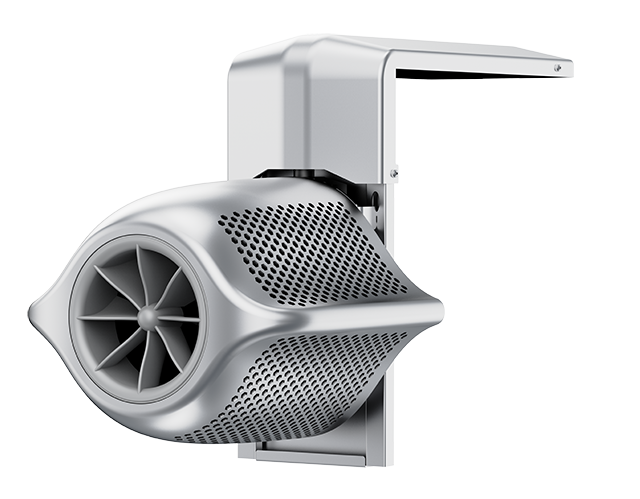

Nuoto Controcorrente Swimjet SJ160
ACCESSORI E COMPLEMENTI
Serial Number
350110162505C40001
Modello
SJ160
Data Verifica
24/11/2025
📹 CARICATO IL 24/11/2025
Verifiche e configurazioni tecniche
Test superati durante la verifica tecnica
Verifica della presenza di tutti i componenti all'interno della confezione
✓ Tutti i componenti presenti
Verifica del funzionamento del display e dei pulsanti
✓ Display e pulsanti funzionanti
Verifica del corretto funzionamento della comunicazione centralina-corpo motore
✓ Comunicazione funzionante
Verifica ad immersione del telecomando e corretto funzionamento
✓ Telecomando perfettamente funzionante anche dopo test ad immersione
Verifica dell'accoppiamento e funzionamento dell'app iGarden
✓ App accoppiata e funzionante
Verifica della presenza e installazione se necessario di aggiornamenti firmware
✓ Firmware portato all'ultima versione
Verifica del buono stato della tubazione di collegamento elettrico centralina-corpo motore
✓ Tubazione di collegamento elettrico in ottimo stato
Verifica del buono stato della staffa di sostegno del corpo motore
✓ Staffa di sostegno in ottimo stato
Verifica della variazione di intensità di velocità del motore
✓ Variazione di velocità del motore perfettamente funzionante
Verifica del cambiamento delle modalità
✓ Cambiamento delle modalità perfettamente funzionante
Tutorial Installazione
Guida passo-passo per l'installazione corretta
Documentazione
📱 App Mobile
Gestisci il tuo dispositivo da remoto con l'app ufficiale
iGarden
Controllo remoto
Monitoraggio
Programmazione
Notifiche
Codici Errore e Risoluzione
Guida alla risoluzione degli errori più comuni del dispositivo
E001
Tensione bus anomala
La tensione RMS del bus DC è al di fuori dell’intervallo normale (troppo alta o troppo bassa).
Possibili Cause
- • Fluttuazioni o instabilità nella rete elettrica
- • Guasto al circuito di raddrizzamento o ai condensatori del bus DC
Soluzioni
- 1. Verificare la tensione di alimentazione
- 2. Controllare i condensatori e i componenti del circuito di potenza
Per assistenza, contatta il supporto tecnico citando il codice E001
E002
Sovracorrente in uscita
La corrente di uscita del motore ha superato il valore massimo impostato.
Possibili Cause
- • Carico meccanico eccessivo o blocco temporaneo
- • Guasto nel cablaggio o nel motore
Soluzioni
- 1. Controllare il motore e ridurre il carico
- 2. Verificare che i cavi e i morsetti siano integri
Per assistenza, contatta il supporto tecnico citando il codice E002
E003
Squilibrio di corrente trifase
Le correnti nelle tre fasi di uscita sono sbilanciate oltre il limite consentito.
Possibili Cause
- • Guasto in una fase del motore
- • Connessione difettosa o fase mancante
Soluzioni
- 1. Verificare le tre fasi e la connessione del motore
- 2. Controllare la simmetria del carico
Per assistenza, contatta il supporto tecnico citando il codice E003
E004
Cortocircuito in uscita
Rilevato cortocircuito o sovracorrente nel cavo di uscita tra power box e unità principale.
Possibili Cause
- • Cavi di uscita danneggiati o isolamenti deteriorati
- • Contatto accidentale tra conduttori
Soluzioni
- 1. Ispezionare il cablaggio tra inverter e motore
- 2. Riparare o sostituire i cavi difettosi
Per assistenza, contatta il supporto tecnico citando il codice E004
E005
Perdita di fase in uscita
Mancanza o cattivo contatto in una delle fasi di uscita.
Possibili Cause
- • Connettore allentato o ossidato
- • Interruzione interna nel cavo o nel motore
Soluzioni
- 1. Verificare e serrare le connessioni elettriche
- 2. Controllare la continuità delle tre fasi
Per assistenza, contatta il supporto tecnico citando il codice E005
E006
Blocco del motore
Il motore è bloccato o ostruito e non riesce a ruotare.
Possibili Cause
- • Corpo estraneo nella pompa o nel motore
- • Guasto meccanico al rotore o ai cuscinetti
Soluzioni
- 1. Rimuovere eventuali ostruzioni
- 2. Ispezionare e riparare il motore
Per assistenza, contatta il supporto tecnico citando il codice E006
E007
Protezione marcia a secco motore
Il motore non è completamente immerso in acqua e si arresta dopo 30 secondi per protezione.
Possibili Cause
- • Mancanza d’acqua nel circuito
- • Pompa non adescata correttamente
Soluzioni
- 1. Verificare il livello dell’acqua
- 2. Riempire la pompa e ripetere l’adescamento
Per assistenza, contatta il supporto tecnico citando il codice E007
E101
Surriscaldamento MOSFET
La temperatura dei transistor di potenza sulla scheda driver è eccessiva.
Possibili Cause
- • Ventilazione insufficiente o dissipatore ostruito
- • Sovraccarico prolungato
Soluzioni
- 1. Pulire il dissipatore e migliorare la ventilazione
- 2. Ridurre il carico e controllare il gruppo di potenza
Per assistenza, contatta il supporto tecnico citando il codice E101
E102
Temperatura interna troppo alta
La temperatura interna del power box ha superato il limite di sicurezza.
Possibili Cause
- • Ambiente di installazione troppo caldo
- • Ventola di raffreddamento guasta o filtro ostruito
Soluzioni
- 1. Garantire una corretta aerazione del vano
- 2. Sostituire o pulire la ventola
Per assistenza, contatta il supporto tecnico citando il codice E102
E201
Guasto sensore di temperatura
Anomalia nel circuito del sensore di temperatura sulla scheda driver o display.
Possibili Cause
- • Sonda difettosa o scollegata
- • Errore di lettura nel circuito elettronico
Soluzioni
- 1. Verificare e sostituire il sensore di temperatura
- 2. Controllare il cablaggio e la scheda di controllo
Per assistenza, contatta il supporto tecnico citando il codice E201
E202
Guasto al pilotaggio motore
Anomalia nella scheda driver o nel controllo del motore.
Possibili Cause
- • Scheda driver danneggiata
- • Errore di comunicazione tra schede di potenza e controllo
Soluzioni
- 1. Sostituire la scheda driver
- 2. Verificare la connessione tra unità di potenza e controller
Per assistenza, contatta il supporto tecnico citando il codice E202
E203
Errore di comunicazione scheda driver
Comunicazione interrotta per oltre 30 secondi tra scheda driver e controller principale.
Possibili Cause
- • Cavo di comunicazione danneggiato
- • Errore di sincronizzazione o firmware difettoso
Soluzioni
- 1. Controllare i cavi di comunicazione
- 2. Aggiornare o sostituire la scheda difettosa
Per assistenza, contatta il supporto tecnico citando il codice E203
